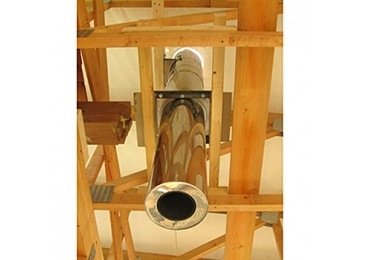

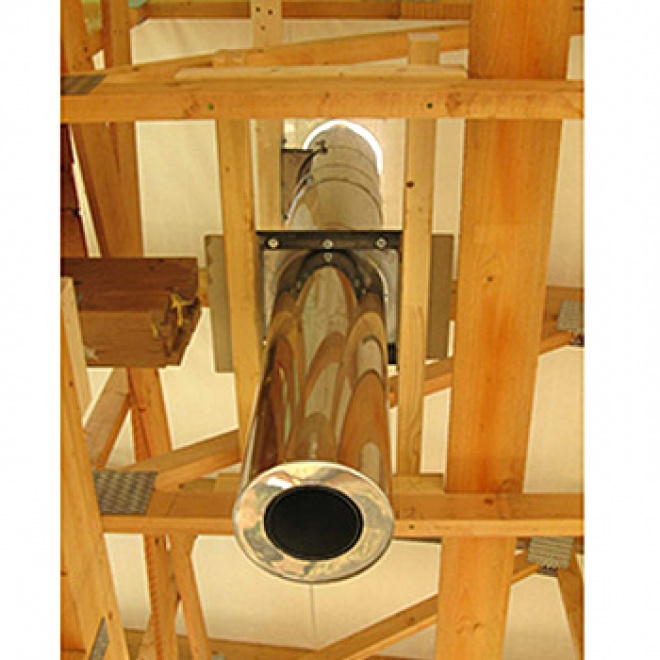

Svislý kouřovod, průměr 180mm, tl. izolace 50mm výška komínu: 3m

Svislý kouřovod s funkcí komínu se používá z technicky odůvoditelných důvodů, jako úspora místa, či lepší tah, při menší výšce komínu, zejména u bungalovů.

Osazuje se přímo nad spotřebič (krbová kamna, sporák na tuhá paliva), tím však dochází k absenci vybíracího otvoru a veškeré nečistoty při vymetání padají do spotřebiče a ten musí být uzpůsoben pro jejich vybírání.

Svislý kouřovod má tři vrstvy. Vnitřní průduch je vyroben z vysoce jakostního nerezového plechu tl. 0,6 mm třídy dle ČSN 17 349 (DIN 1.4404). Prostřední vrstvu tvoří minerální izolace o síle 50mm. Vnější obal je rovněž z nerezi o tl. 0,6mm s vysoce lesklým povrchem. Jednotlivé segmenty mají 80mm napojovací hrdlo a dodávají se v základní délce 1,08m o vnitřním průměru 180 mm. Po sestavení se přes spoje nasazují nerezové spony šíře 80mm.

Samotné mezivzpěry pro kotvení ke konstrukci stropu nejsou součástí dodání a jijich konstrukci z hlediska požárně bezpečtnostního by měl řešit projektant.

Svislý kouřovod o celkové výšce 3m obsahuje:

1ks E2500-180-BPZK zakládací prvek pro mezivzpěry
2ks E2500-180-L10 roury v = 1080mm
1ks E2500-180-L5 roury v = 540mm
1ks E2500-180-L5ETWF-SO roury 540mm se zděří (zkracovatelná)
1ks E2500-180-RHD komínové ukončení s odklápěcí stříškou
1ks E2500-180-RK dešťový límec - stěnová rozeta

Velkou pozornost je zapotřebí věnovat prostupům přes konstrukci stropu a střechy.

Střešní prostupy se dodávají dle sklonu nerezové s olověnou klempířskou záložkou a k dokrytí je nutno použít dešťový límec. Prefabrikované prostupy a další materiál je možno dokoupit v sekci doplňky.

V případě specifických požadavku, si napište o individuální nabídku.
